曙光磨床結構特點：
本機主要鑄件使用耐磨鑄件，并經退火處理及自然時效處理以確保不變形及耐磨，曙光磨床前后使用雙“V”道軌，提高磨削時的穩定性及精確度。
2.曙光磨床滑道：
本機左右及前后滑道粘貼進口耐磨道軌帶TURCITEB，曙光磨床并經精密鏟花以延長機器的使用精度及壽命。
3.曙光磨床主軸：
本機使用整體式主軸，采用P4級軸承，在高速旋轉下低噪音、低震動、扭力大，曙光磨床適合切削及成型研磨。
4.曙光磨床工作臺傳動系統：
工作臺傳動使用包鋼絲同步帶式傳動，減少更換鋼絲繩的煩惱，曙光磨床工作臺與同步帶采用柔性連接，保證傳動平穩，手輪手柄位置任意可調，曙光磨床使磨削小工作更加方便。
5.曙光磨床強力吸塵裝置：
設有內置式濾塵系統，減少占用空間，有效過濾磨削粉塵，使工作環境更加干凈，舒適。
6.曙光磨床自動潤滑系統：
循環式自動潤滑當主軸啟動即可向滑道和螺桿提供潤滑，曙光磨床降低磨損延長工作精度及壽命，又可為你省去時常忘記加油的煩惱。

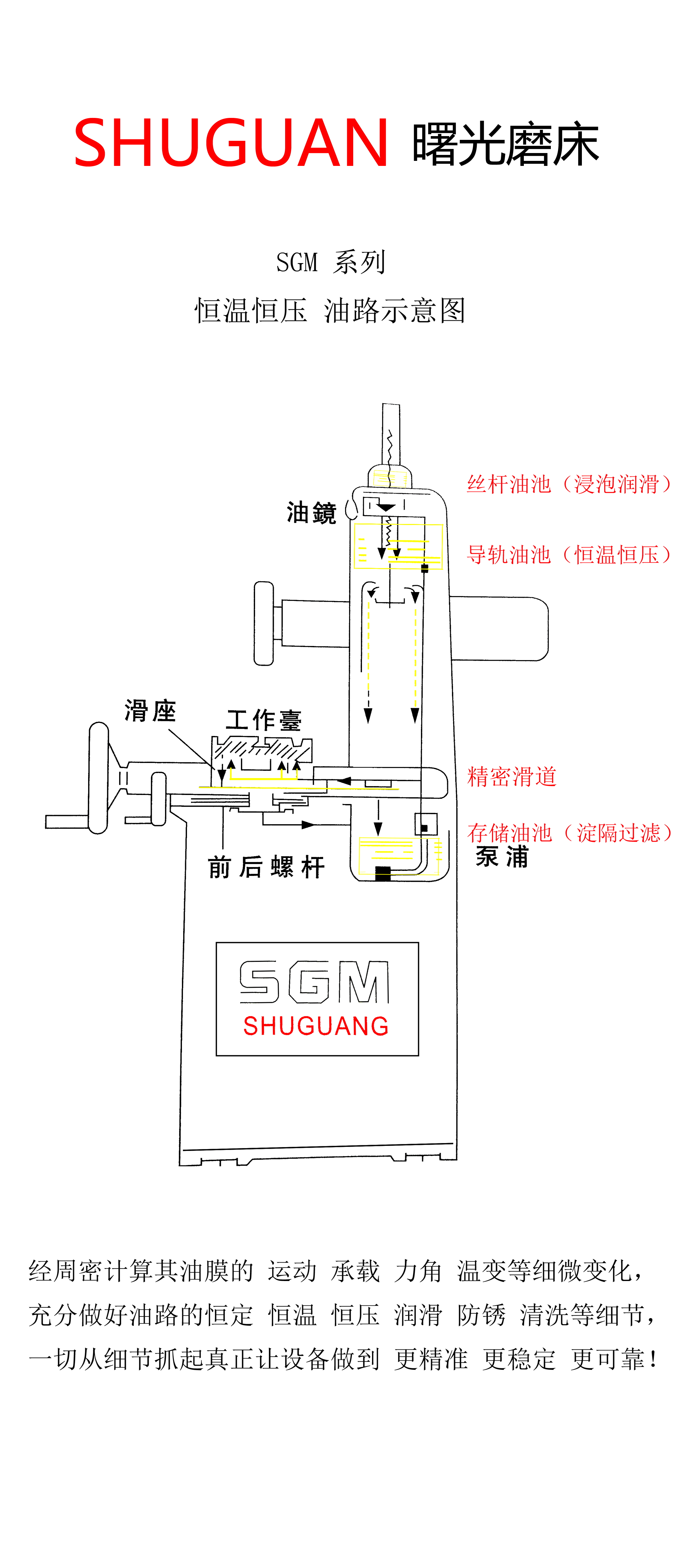

7.曙光磨床自流式設計：
封道軌進行恒壓供油，解決電磁泵間隙供油給工作道軌精度造成誤差。
曙光磨床SGM-450AD型機械特性：
1. 曙光AD型本機高精密全自動平面研磨及切槽研磨。
2. 曙光AD型左右液壓驅動部分，電磁閥換向，低噪音，低溫升，換向平穩，調速范圍大。
3. 曙光AD型使用兩軸精密級滾珠螺桿，高剛性，高穩定性。
4. 曙光AD型NC控制系統使用嵌入式多軸運動控制器(可根據客戶特殊要求另行編寫程序)，升降日本安川伺服馬達控制，精密蝸輪，蝸桿，精密滾珠螺桿傳動，光柵尺閉環反饋，精密更準確，小設定達0.001mm，電子手輪操作。
項目機型/形式SGM-350 SGM-350S SGM-350BSGM-450 SGM-450BSGM-1A450 SGM-2A450 SGM-3A450 SGM-450AD主要規格研磨長度365mm465mm研磨寬度175mm砂輪軸心工作面距離400mm工作臺臺面面積(長ⅹ寬)350mmⅹ150mm450mmⅹ150mm標準磁盤尺寸300mmⅹ150mm400mmⅹ150mm左右進給手動行程曙光磨床365mm465mm520mm馬達砂輪馬達(V3級)1HP/1.5HP2HP砂輪轉速(50/60HZ)3000/3600rpm尺寸(外徑ⅹ厚度ⅹ孔徑)180*13*31.75機器尺寸(長ⅹ寬ⅹ高)1475*1214*1968mm1675*1214*1968mm1800*1214*2040mm機器重量750Kgs880Kgs1250 Kgs
標準型：工作臺齒帶傳動
B：工作臺鋼絲傳動
S：內置式吸塵
1A:左右油壓驅動
2A:前后馬達、左右油壓驅動
3A:2A+上下快速
AD:2A+上下伺服(三軸全自動)

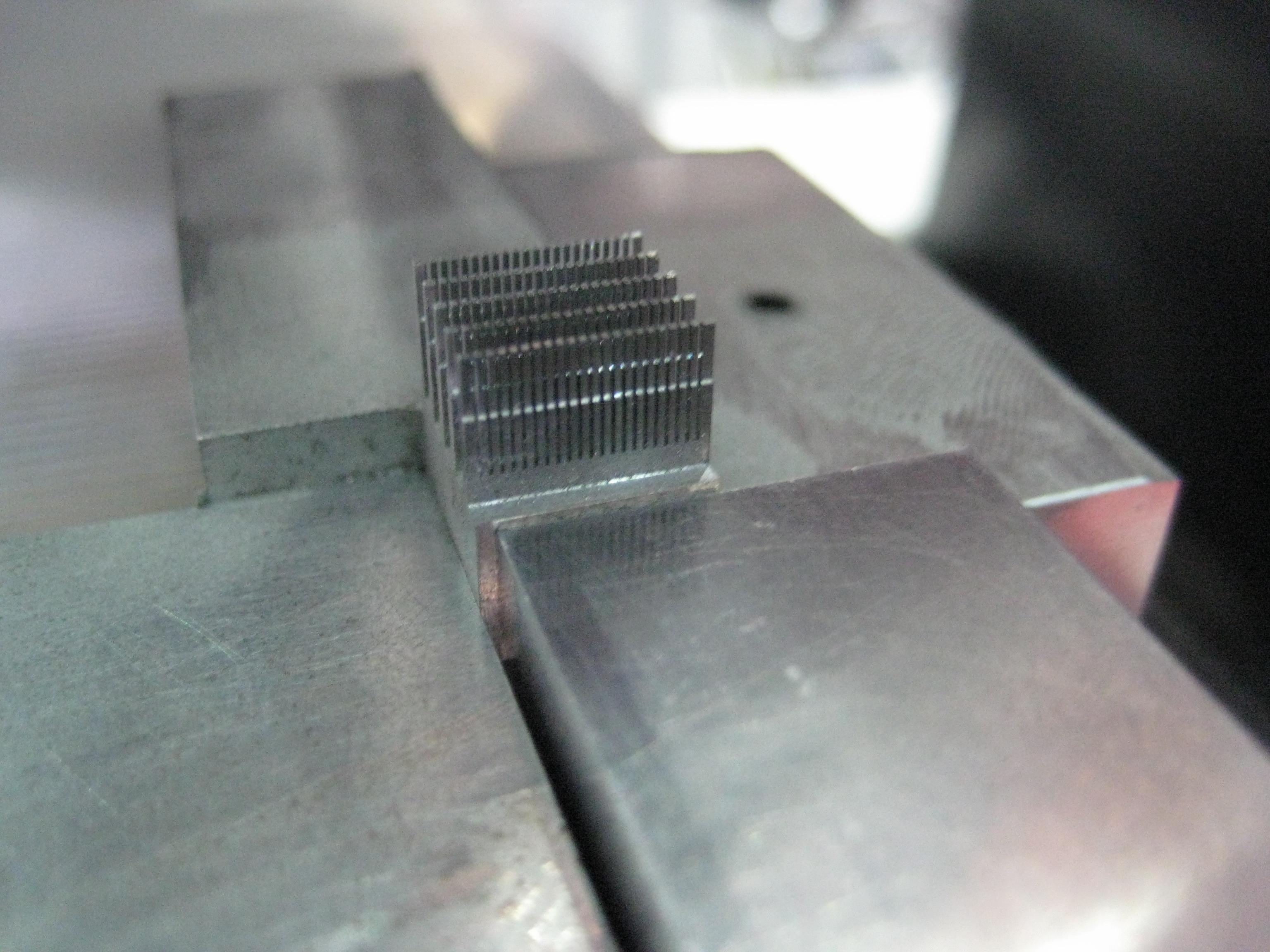

下面看看工件實例：
